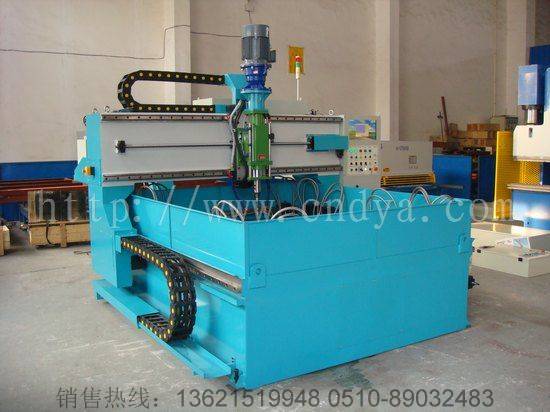

一、机床特点：
1.整机全钢焊接结构，二次消除应力处理，龙门截面积大、稳定性高、机台寿命长。
2.人体工学之工作台设计，可靠近加工工件，便于上、下料。
3.四工作区域设计：两件工件同时加工（HDS-B型），不停机状态下装（卸）夹工件。
4.油压夹具+手动夹具设计：油压夹具可对四个工作区域工件进行夹持;附手动辅助夹具，可夹持不规则工件，增加夹持力。
5.钻孔切削冷却单元：每轴双管冷却，延长钻头寿命，并配有自动排屑装置。
6.采用上位机+PLC控制，编程简易，可进行CAD/CAM直接转换，加工过程自动进行。
7.彩色中文画面，显示直观、操作简便。
8.X、Y轴AC伺服电机+滚珠螺杆直连式驱动，精密直线滚动导轨导向，精度稳定。
9.油压主轴由变频电机经减速机传动，低速时扭矩大，主轴转速无极调速。主轴进给油压控制，可快速接近工件，碰到工件自动转换为调定进给速度钻孔。
10.X Y轴各自设有油压锁紧装置，提高钻孔的位置精度及尺寸精度。
11.各主要元器件均采用世界名牌产品，整机运行安全可靠。
二、 参数：
|
型号 |
HDS-10 |
HDS-16
|
HDS-20 |
|
1016 |
1020 |
1620 |
1630 |
2040 |
|
工作台 |
|
工作台离地高度 |
750mm |
750mm |
750mm |
800mm |
800mm |
|
最大工件尺寸 |
一件 |
1000X1600mm |
1000X2000mm |
1600X2000mm |
1600X3000mm |
2000X4000mm |
|
两件 |
1000X800mm |
1000X1000mm |
1600X1000mm |
1600X1500mm |
2000X2000mm |
|
两件 |
500X16000mm |
500X2000mm |
800X2000mm |
800X3000mm |
1000X4000mm |
|
四件 |
500X800mm |
500X1000mm |
800X1000mm |
800X1500mm |
1000X2000mm |
|
T型槽（槽宽X槽数） |
16mmX3 |
16mmX6 |
16mmX6 |
|
加工能力 |
|
最大工件厚度(工件可叠加) |
100mm |
100mm |
100mm |
|
最大钻孔直径 |
Ø50mm |
Ø50mm |
Ø50mm |
|
最大攻牙能力（选配） |
M16 |
M45 |
M45 |
|
油压主轴（莫氏4号） |
|
轴数（选配1~2） |
1 |
1 |
1 |
|
主轴转速 |
100~600rpm/min(无极调速) |
|
进给行程 |
200mm |
|
进给速度 |
20~210mm/min(无极调速) |
|
主轴马达功率 |
5.5kw |
|
工作行程 |
|
X轴 |
1050mm |
1650mm |
2050mm |
|
Y轴
|
1650mm |
2050mm |
2050mm |
3050mm |
4050mm |
|
定位精度 |
|
X Y轴定位精度 |
P±0.03mm |
|
X Y轴重复精度 |
PS±0.03mm |
|
油压（手动）夹具 |
|
夹持工件厚度 |
10~100mm |
|
油压夹具数 |
8 |
12 |
16 |
|
手动夹具数 |
2 |
4 |
4 |
|
油压夹具夹紧力 |
750kgf/每个 |
|
马达功率 |
|
X轴伺服马达 |
1kw |
|
Y轴伺服马达 |
1kw |
|
油压泵浦马达 |
3.75kw |
|
冷却泵浦马达 |
180w |
|
排屑机马达 |
750w |
|
其它 |
|
机器尺寸（LXWXH）(mm) |
3700X2550X2700 |
4100x2550x2700 |
4100x3150x2750 |
5100x3150x2750 |
6200x3600x2750 |
|
机器重量（约） |
3.5T |
4T |
6T |
7T |
9T |
|
